Чертёж слева, модель справа
Передвигайте разделитель. Для каждого фасада положение сохраняется отдельно.

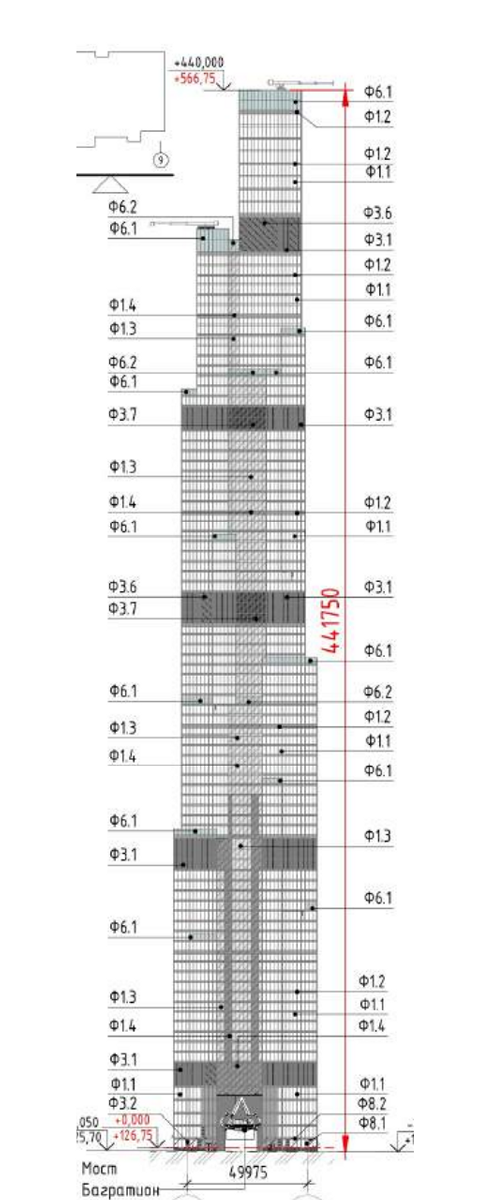

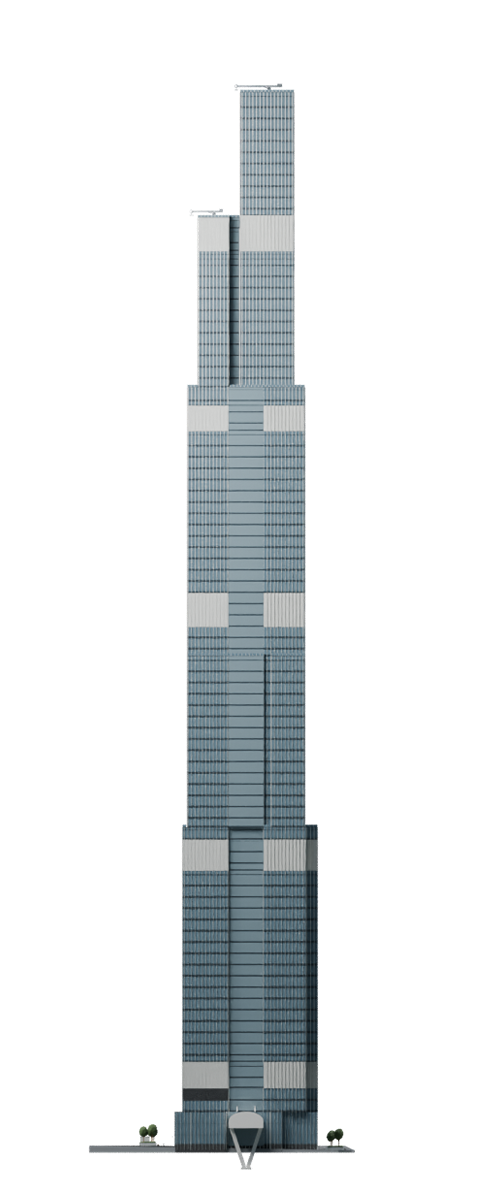

Фасад по осям 1–9
АЛЬБОМ · ЛИСТ 21МОДЕЛЬ · HIGHМодель: взгляд со стороны −Y. Совмещение по высоте и осям 1–9.

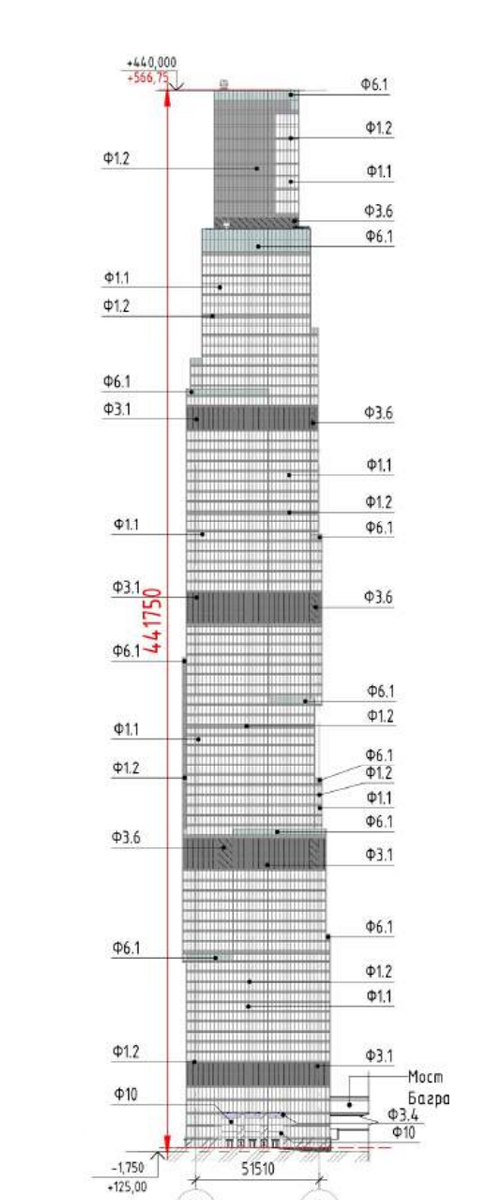

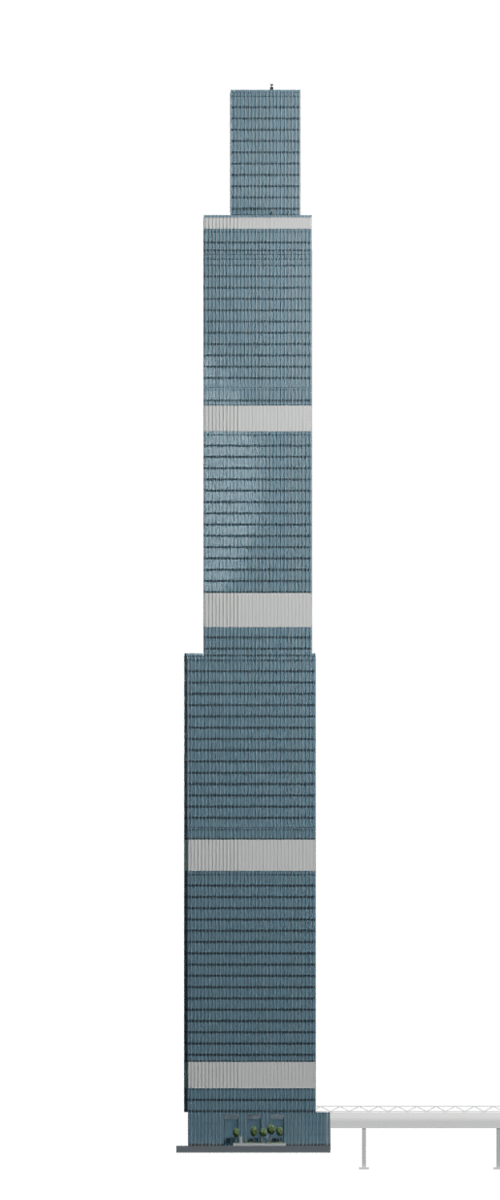

Фасад по осям Ж–А
АЛЬБОМ · ЛИСТ 21МОДЕЛЬ · HIGHМодель: взгляд со стороны −X. Оси Ж–А читаются слева направо.
Как совмещены изображения и что означает расхождение
Одинаковый масштаб по обеим координатам, без растяжения отдельных ярусов. Высота привязана к +440,000 и −1,750, положение по горизонтали — к середине пары осей. Контроль по горизонтальным размерам даёт около 0,8 м расхождения с высотным масштабом растра. Его не устраняли деформацией чертежа. Это графическое сравнение, не инструмент обмера.

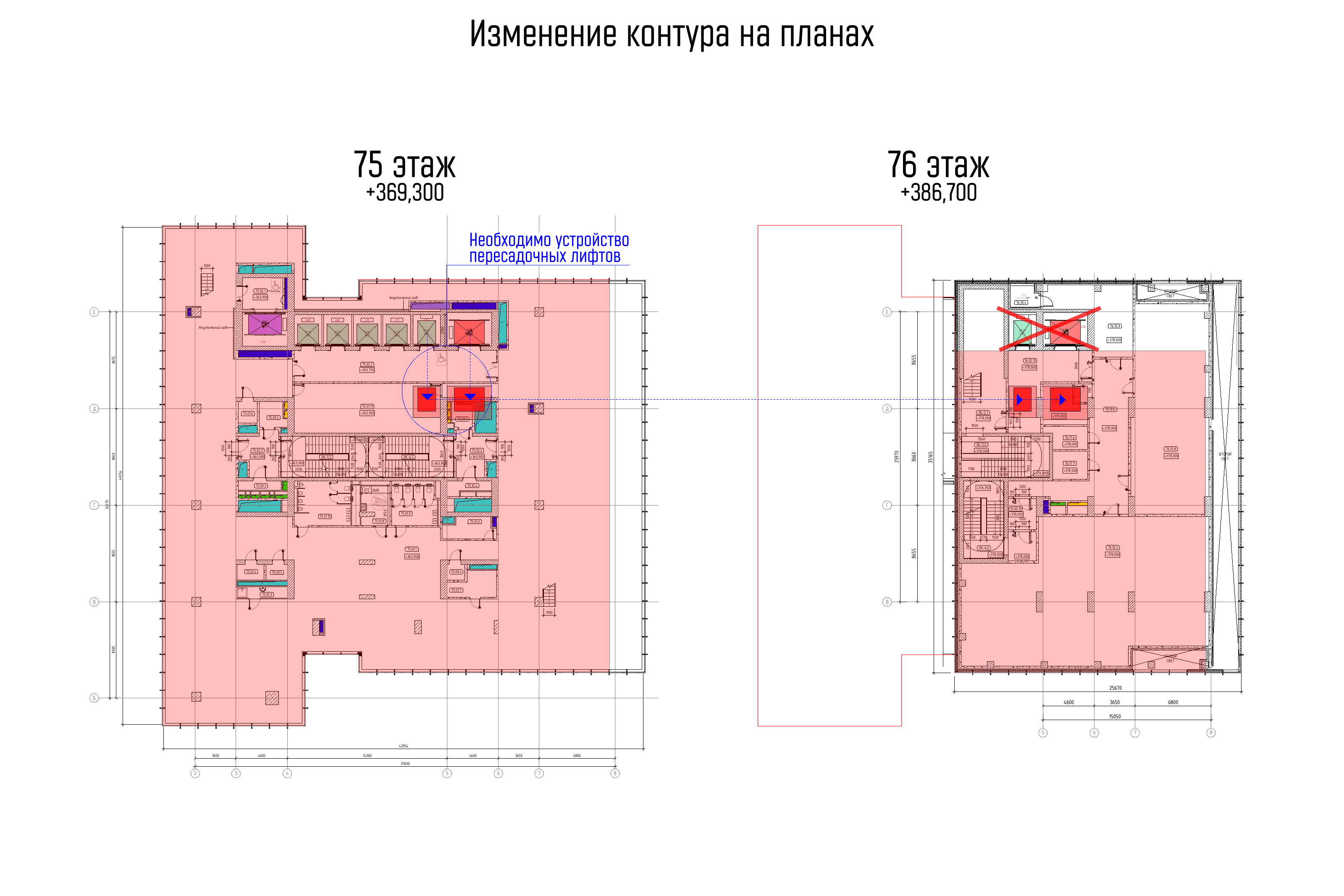

Фоновое окружение контрольного рендера заменено прозрачностью; мост скрыт на двух совмещённых фасадах, чтобы не закрывать здание. Геометрия и материалы сохранённой сцены не менялись. Неравные верхние уступы, технические пояса и входные зоны требуют содержательной сверки.

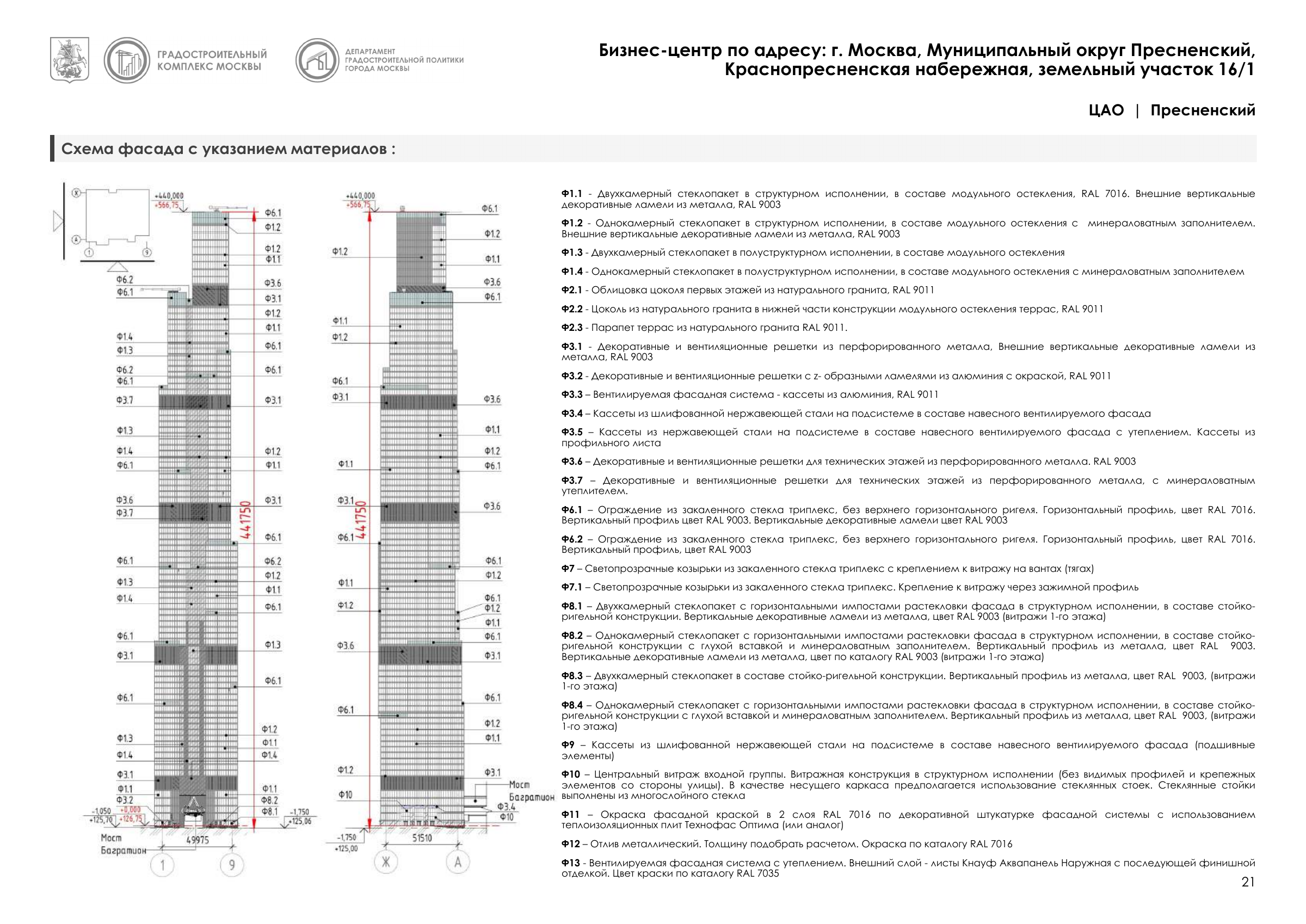

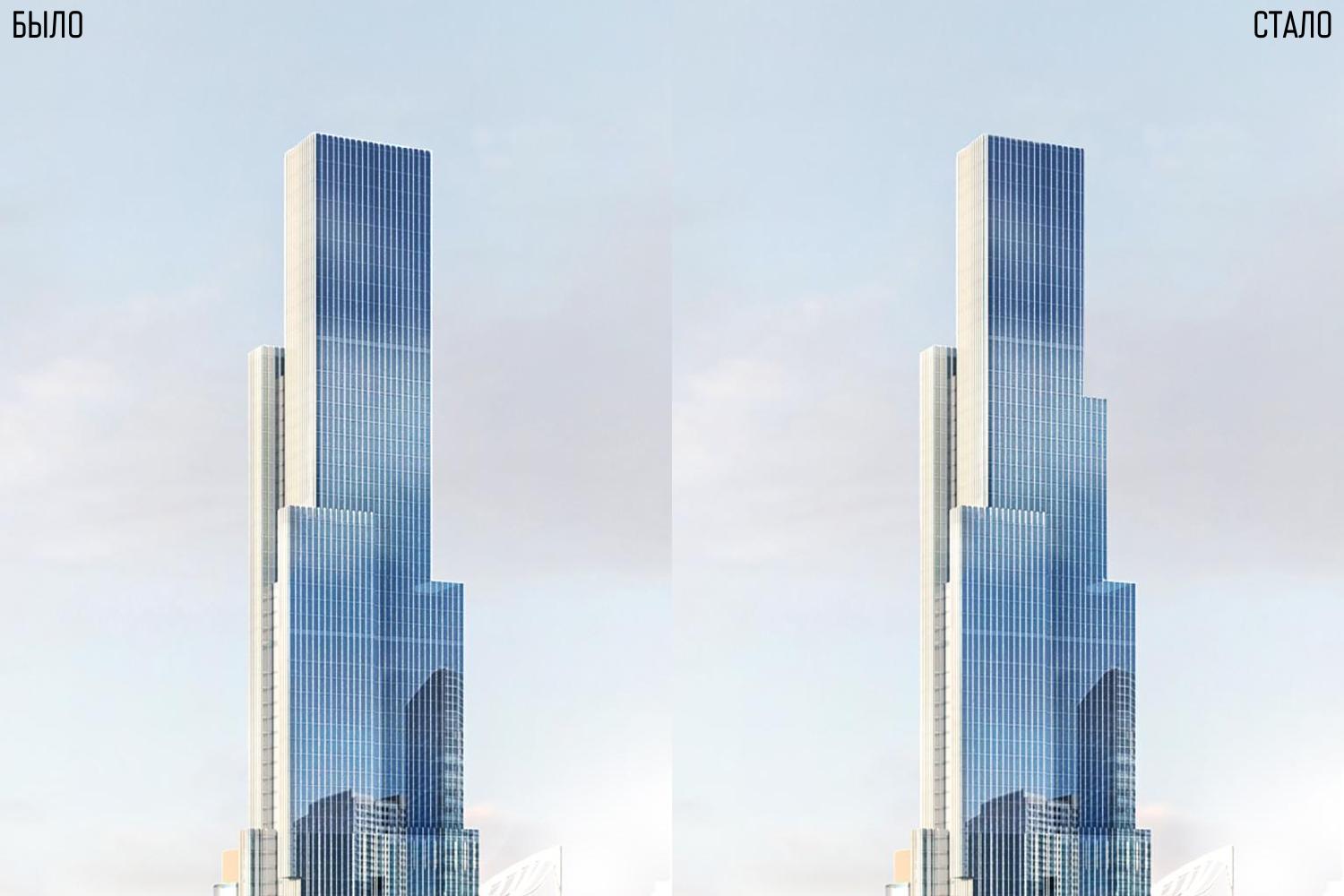

Числа и преобразования · Полный лист 21Визуализация «Стало» и рабочая модель

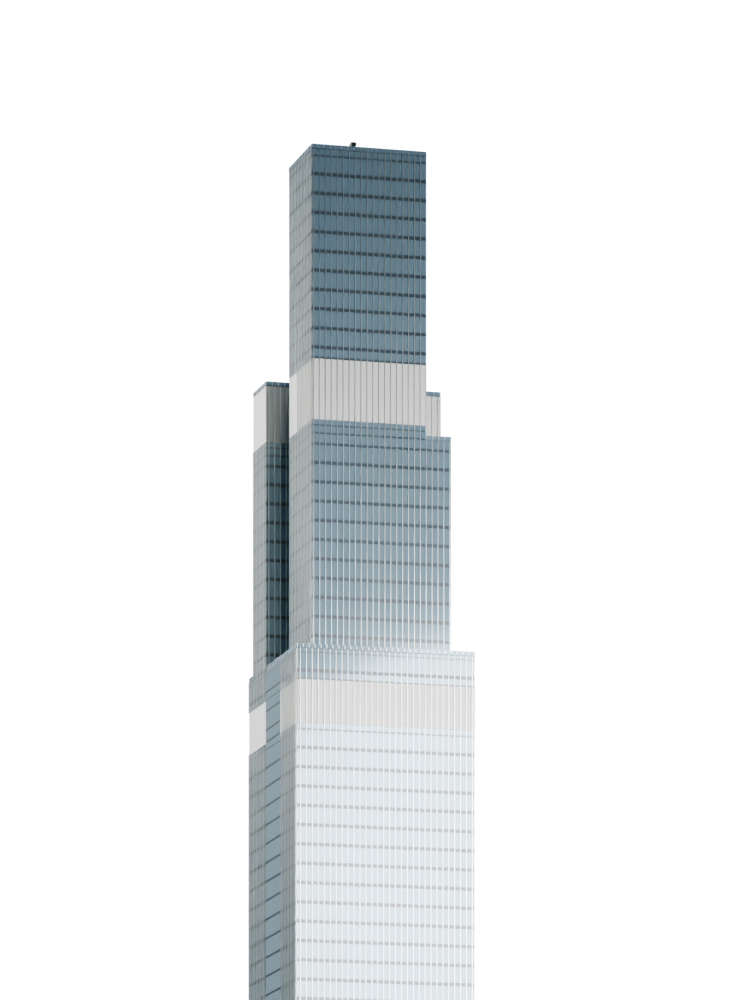

Ракурс и кадрирование модели приближены к визуализации слева. Освещение различается; это качественная сверка силуэта без метрического наложения.
Проверьте форму в объёме
High-poly · 278 636 треугольников · с окружением
Белая матовая геометрия — окружение, вне проектируемого здания.
Загрузка high-poly…
Дневной вид.
Вращение — перетаскиванием, масштаб — колесом или двумя пальцами. Полная визуальная геометрия, без упрощения для браузера; служебные UCX исключены. Мост — отдельный схематический объект, его можно скрыть.

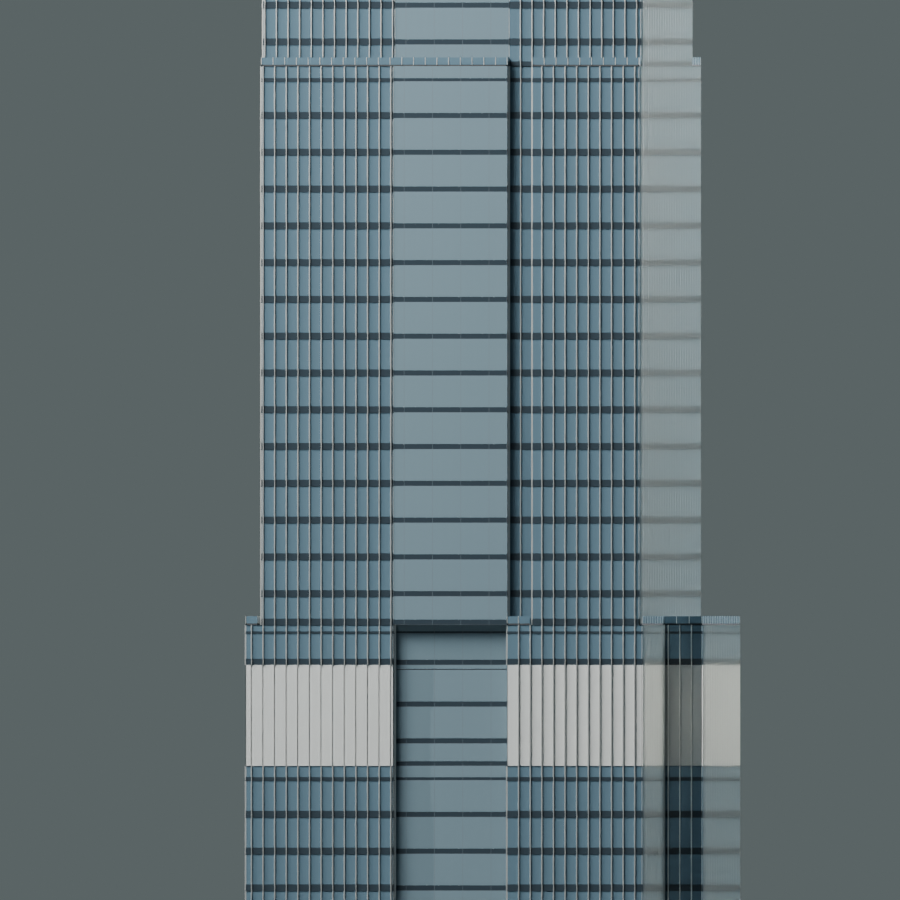

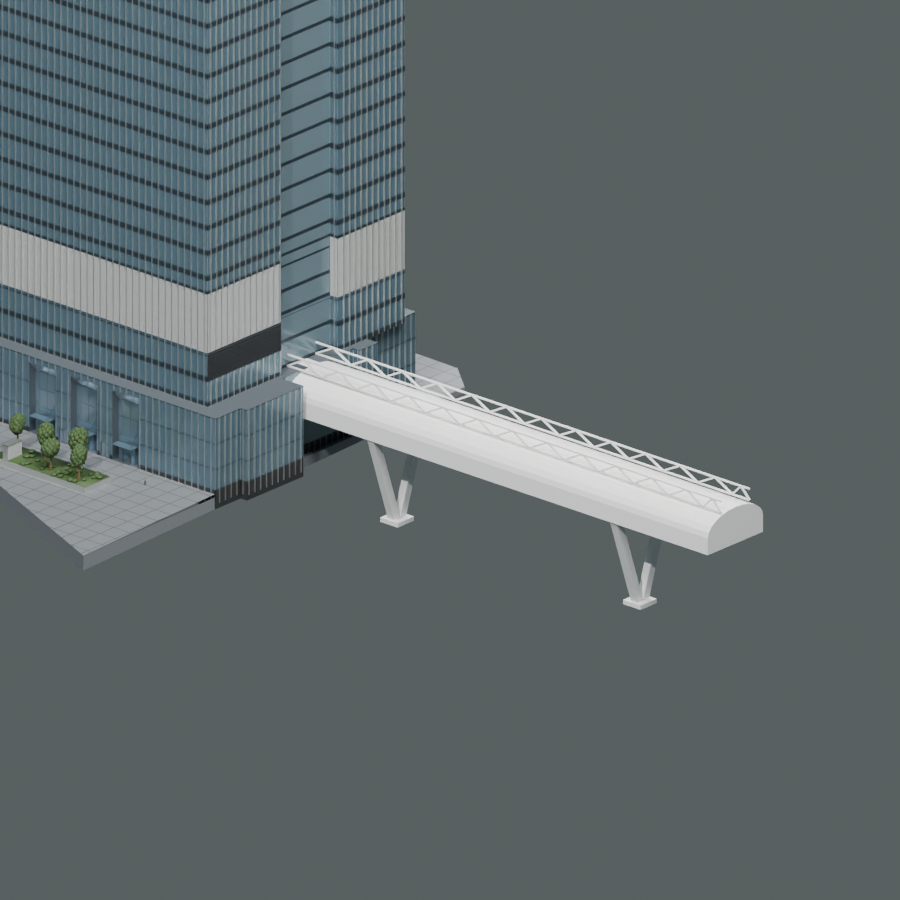

Центральный витраж и существующий мост
В зоне Ф10 убраны наружные ламели и широкие непрозрачные межэтажные полосы; членение остекления сделано реже. Дневной материал без свечения. Шаг и узлы требуют уточнения.

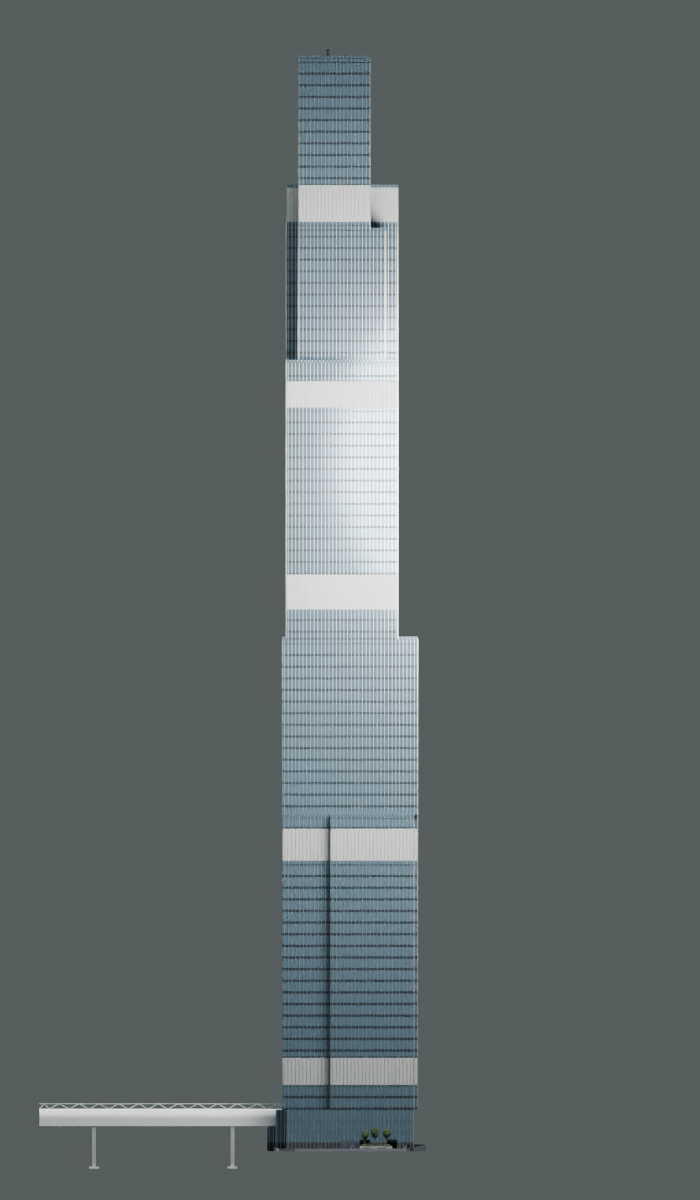

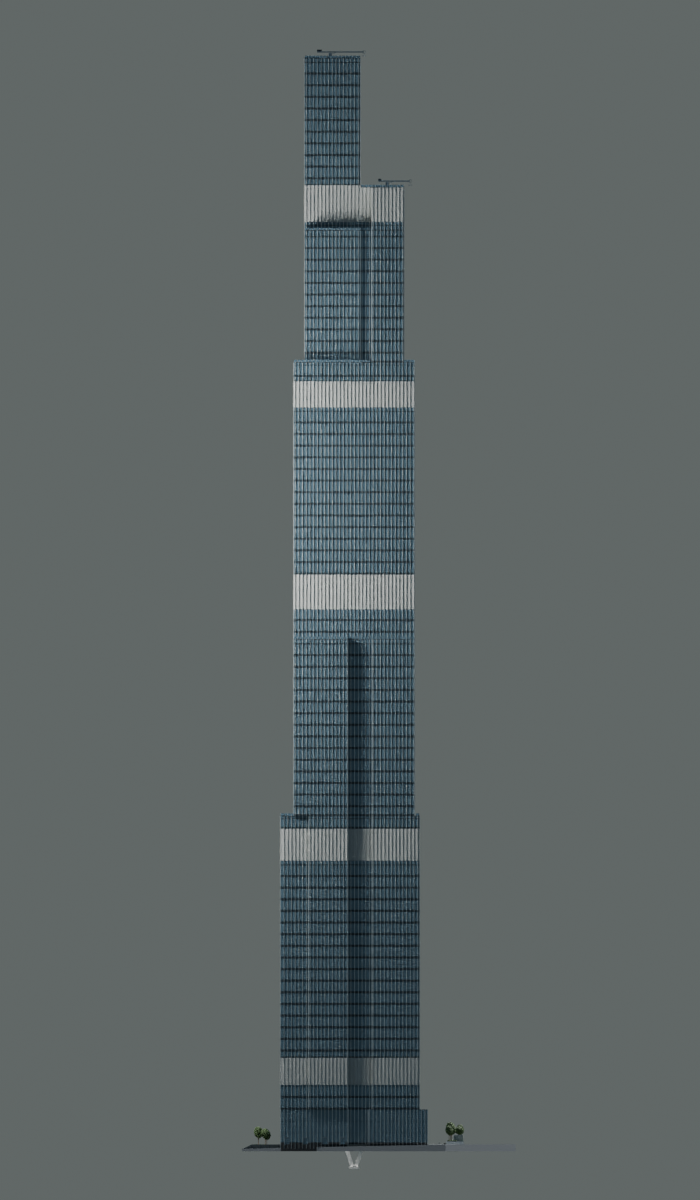

Ещё два фасада и кровли

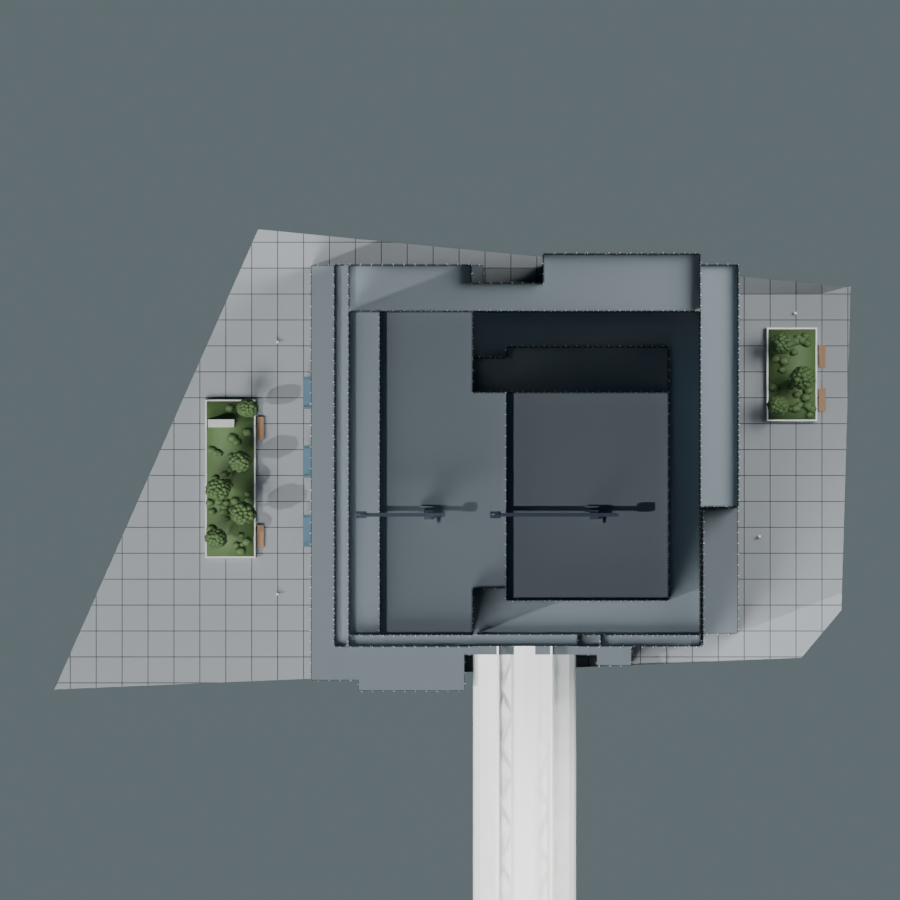

Для этих видов нет парных чертежей в комплекте. Вид сверху показывает кровли, а не сечение этажа.
